• 非标定制
  重量（具体以实际生产为准）
• 2-5t/h
  生产能力
• 1.1Kw
  配用功率
• 4800×1170×1020mm
  外形尺寸（具体以实际生产为准）

查看更多视频

该机是利用多个滚筒上的不同圆孔来达到分级圆果。该机结构新颖，设计先进，适用于各种圆果的分级。如苹果、橙子、 橘子、柚子等。

一、概述

YFJ型滚筒分级机是利用多个滚筒上的不同圆孔的来达到分级圆果的。该机结构新颖，设计先进，适用各种圆果的分级。如苹果、橙子、橘子、柚子等。

二、结构特征与工作原理

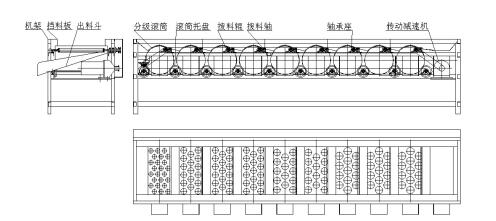

该机由人工上料或提升机上料进入该机，设有不同大小圆孔的分级滚筒从进料口处依次排列在滚筒托盘上（最小孔的分级滚筒在进料口处，向后是以滚筒上孔的大小，从小到大排列）。传动减速机通过链条传动带动拨料辊后，再通过链条带动滚筒托盘，从而转动滚筒；当圆果进入分级机后，小的圆果就会通过滚筒上的圆孔掉进出料斗中；而大一点的圆果会在前一个滚筒的转动下滚到下一个大一点孔的滚筒上，进行分级出料。若圆果分级过程中出现卡在滚筒的圆孔中时，在滚筒的内部设有拨料辊，把卡住的圆果顶出滚筒，并在拨料轴的作用下，快速将圆果送到下一个分级滚筒上。

三、安装调试使用操作及维护

1、使用前，先检查该机各传动部分是否安装紧固；

2、该机必须置于水平的混凝土地面上垫正至水平，接通传动减速机电源,确认减速机转动方向与方向指示牌一致并运行两分钟，确认一切正常后即可进出料连续生产；

3、进料时，均匀加进物料，切勿冲击；

4、需停机时，可直接关闭传动减速机电源即可停机；

5、机器正常运转时，若发现个别滚筒不转，可通过人眼查看一下是滚筒不圆造成打滑还是滚筒托盘未接触到滚筒造成的。若滚筒不圆造成的，可在停机后，人手转动滚筒将凸起的一端向上，然后用小锤轻轻敲打凸起的地方，使其恢复原状。若滚筒托盘未有效接触到滚筒造成的，可通过调整轴承座的位置使托盘充分与滚筒接触；

6、当需清洗滚筒或更换滚筒时，可在出料端拉一下拨料辊一端装有胶木球的手柄，使拨料辊在失去弹簧的顶力作用下与之分离，取出拨料辊；然后拆去出料斗、挡料板以及拨料轴即可取出滚筒；

7、安装或更换分级滚筒时应注意顺序，孔径按照从小到大排列，孔径最小的安装在进料口处，由此依次安装。

8、长期不用该机时，请将机器内外冲洗干净，以保持洁净。

9、传动减速机润滑油必须定期更换，更换时放尽脏油。

10、轴承、传动链条等部位应定期加注润滑脂。

•
